R-6 Кремниевый диод общего назначения YZPST-6A10T
- Описание продукта
-

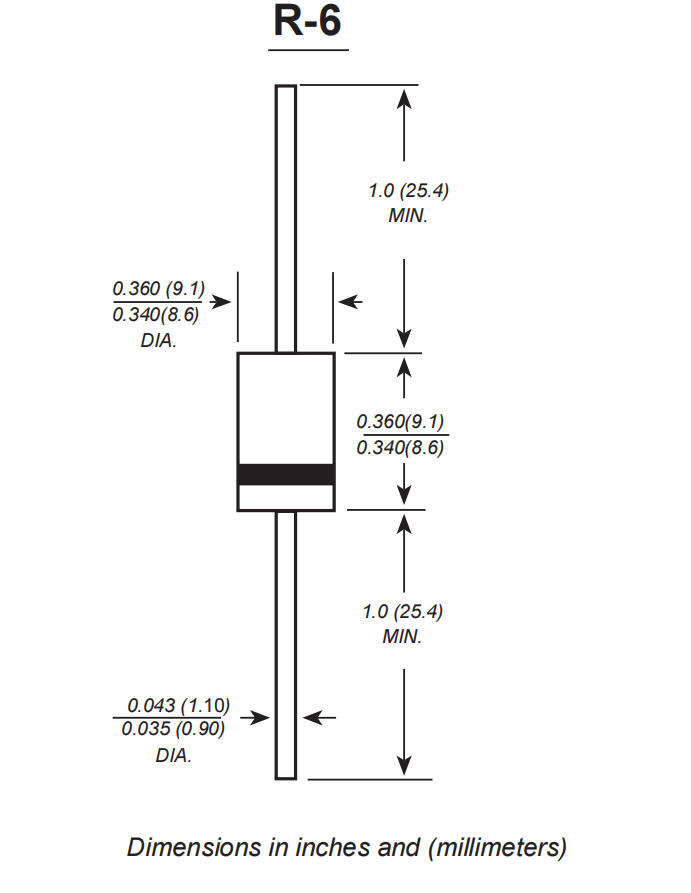

6A05T ДО 6A10TКРЕМНИЕВЫЙ ДИОД ОБЩЕГО НАЗНАЧЕНИЯОбратное напряжение — от 50 до 1000 вольт, Прямой ток — 6,0 амперОСОБЕННОСТИПластиковая упаковка имеет классификацию воспламеняемости 94V-0 от Лаборатории страховщиковСтроительство использует технологию беспустотного формованного пластикаНизкий обратный ток утечкиВысокая способность к импульсному прямому токуГарантированная пайка при высокой температуре:260℃/10 секунд, длина провода 0,375 дюйма (9,5 мм),Натяжение 5 фунтов (2,3 кг)МЕХАНИЧЕСКИЕ ДАННЫЕКорпус: R-6 формованный пластиковыйТерминалы: Покрытые осевые выводы, пригодные для пайки в соответствии с MIL-STD-750, метод 2026Полярность: цветная полоса обозначает конец катодаУстановочное положение: ЛюбоеВес: 0,072 унции, 2,05 грамма
МАКСИМАЛЬНЫЕ РАЙТИНГИ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИПоказатели при температуре окружающей среды 25 °C, если не указано иное.Однофазный полуволновой выпрямитель 60 Гц, резистивная или индуктивная нагрузка; для емкостной нагрузки ток снижается на 20%.СИМВОЛЫ
6A05T
6A1 Т
6A2T
6A4T
6A6T
6A8T
6A10T
ЕДИНИЦЫ
Максимум Повторяющийся Пик Обратный Электрическое напряжение
В РРМ
50
100
200
400
600
800
1000
ВОЛЬТЫ
Максимум Действующее значение напряжения
В RMS
35
70
140
280
420
560
700
ВОЛЬТЫ
Максимум ДК Блокирующее напряжение
В ДК
50
100
200
400
600
800
1000
ВОЛЬТЫ
Максимальный средний прямой рек Опознанный ток 0.375” Длина свинцового провода (9,5 мм) а т Т A =60 C
Я (АВ)
6.0
Амперы
Пиковый прямой импульсный ток
8,3 мс одиночная полусинусоидальная сверху Наложено на Оценённый загрузка (JEDEC Метод)
Я ФСМ
400
Амперы
Максимальная мгновенная форвардная vo Напряжение при 6,0 А
В F
0.95
Вольты
Максимум ДК Обратный ток на Оценённый ДК Блокирующее напряжение
Т A =25 C
Т A =100 C
Я Р
10.0
400
мкА
Типичная емкость перехода (ПРИМЕЧАНИЕ 1)
C J
150
пФ
Типичное тепловое сопротивление (ПРИМЕЧАНИЕ 2)
Р θ ДЖА
10.0
。C/W
Рабочая температура соединения и хранения диапазон
Т J , Т СТГ
-65 до +175
。 C
Примечание: 1. Измерено при частоте 1 МГц и приложении обратного напряжения 4,0 В пост. тока.2. Тепловое сопротивление от соединения до окружающей среды при длине вывода 0,375 дюйма (9,5 мм), установлено на печатной плате
